   产品展示 首页 >> 产品展示 >> H71W对夹升降式止回阀

   产品展示 >> H71W对夹升降式止回阀



产品名称:
H71W对夹升降式止回阀



   产 品 说 明

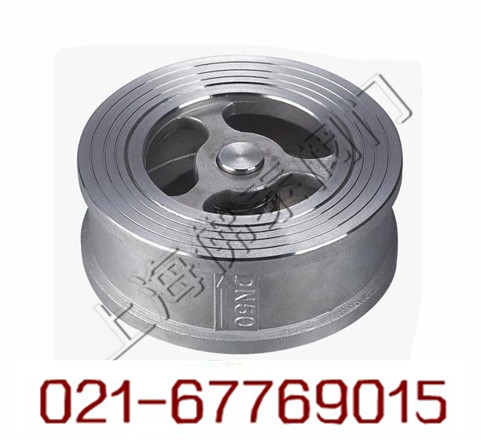

H71W对夹升降式止回阀

产品简介:
H71止回阀采用对夹式连接,结构紧凑,阀瓣沿着?#34892;?#23450;位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,?#19978;?#33879;减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

■ 产品结构图:

执行标准:
设计制造:JB/T8937
结构长度:JB/T8937
配管法兰:JB/T74
试验与检验:JB/T9092-1999

主要技术参数:
型号
公称通径
试验压力
工作温度
适用温度
壳体
密封
H71H-16Q
1.6
2.4
1.76
≤235℃
水、蒸气、油品等
H71H-25Q
2.5
3.75
2.75
≤235℃
H71W-25H
≤300℃
H71W-25P
≤200℃
硝酸等腐蚀性介质
H71W-40H
4.0
6.0
4.4
≤300℃
H71W-40P
≤200℃
水、蒸气











主要零件材料:
型号
阀门
阀瓣
弹簧
H71H-16Q  H71H-25Q
QT400-15
25
50CrVA
H71W-25H  H71W-40H
2Cr13
1Cr13
1Cr18Ni9
H71W-25P  H71W-40P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti






主要外形尺寸:
公称通径
L
D
1.6
2.5
4.0
15
25
48
48
48
20
31.5
58
58
58
25
35.5
68
68
68
32
40
80
80
870
40
45
90
90
90
50
56
105
105
105
65
63
125
125
125
80
71
140
140
140
100
80
160
165
165
125
110
190
195
195
150
125
215
225
225
200
160
270
285
390
250
200
330
340
350
300
250
385
400
415




















订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定型号,请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的佛泰阀门公司专家为您审核把关。

您访问我们的网站『www.nzucpw.tw』,如有任?#25105;?#38382;。您可以致电给我们,我们?#27426;?#20250;尽心尽力为您提供优质的服务。
电话:021-67769015 - 13764826793  图文传真:021-60709250
